變壓器差動保護定值計算方法主要涉及多個關鍵參數的確定，以下為具體步驟和要點：

一、變壓器參數獲取

首先需要獲取變壓器的額定參數，包括額定容量、額定電壓、變比、短路阻抗等，這些參數決定了差動保護的動作電流水平和定值設定。

二、差動保護定值計算

1. 確定過流元件的額定電流：根據變壓器的額定容量和額定電壓，可以計算得到變壓器的額定電流。在差動保護中，通常將過流元件（如電流互感器或電流傳感器）的額定電流設置為變壓器的額定電流。

2. 差動保護的動作電流計算：

• 動作電流的計算公式為：$$\begin{gathered} I_{動作}=(1+ \\ DeltaI) \\ times{I}_{額定} \end{gathered}$$。其中，$I_{動作為}$差動保護的動作電流，$I_{額定}$為變壓器的額定電流，$DeltaI$為差動電流的容許誤差。$DeltaI$的取值與變壓器的額定容量有關，對于大型變壓器，$DeltaI$通常取1%左右；對于小型變壓器，$DeltaI$通常取2%到5%之間，可根據實際情況調整。

• 差動速斷定值整定原則為躲開外部故障時最大不平衡電流，即$$\begin{gathered} I_{sd}=K_r \\ times{I}_{n1} \end{gathered}$$。其中，$I_{n1}$為高壓側額定電流；$K_r$為相對于額定電流的勵磁涌流倍數，可根據系統(tǒng)阻抗和CT特性來整定，一般取6至10倍額定電流。

3. 差動保護的動作時間計算：動作時間的計算公式為：$$\begin{gathered} t_{動作}=K \\ times( \\ Deltat+ \\ Delta{t}_0) \end{gathered}$$。其中，$t_{動作}$為差動保護的動作時間，$K$為繼電器的調整系數，$Deltat$為繼電器的時間誤差，$Delta{t}_0$為儀表的時間誤差。$K$的取值一般在1.5到3之間，可根據實際需要進行調整。$Deltat$和$Delta{t}_0$的取值可以參考差動保護裝置的技術規(guī)范。

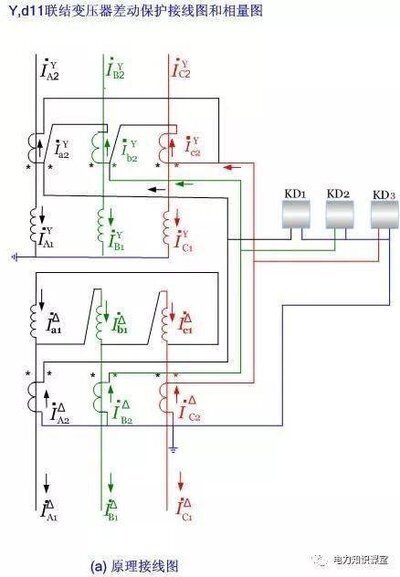

4. 差動平衡系數計算：用于補償差動回路電流平衡，以選擇的基準值進行折算，計算公式為$K_{phl}=I_{n1}/I_{n2}$，其中$I_n$為額定電流，計算方法如下：$$\begin{gathered} I_n=P_n/( \\ sqrt3U_n \\ times{K}_l) \end{gathered}$$。式中：$P_n$為額定容量；$U_n$為各側額定電壓；$K_l$為電流互感器變比。

5. 比率差動保護定值：包括差動電流門檻定值$I_{cd}$、第一拐點定值$I_{r1}$、第二拐點定值$I_{r2}$、比率制動第一段折線斜率$K_1$、第二段折線斜率$K_2$、諧波制動系數$K_{xb}$等。$I_{cd}$整定值應能躲過額定負載時差動回路的最大不平衡電流，即$$\begin{gathered} I_{cd}=K_k \\ times(K_{tx} \\ times{F}_i+ \\ cdots) \\ times{I}_e \end{gathered}$$。其中，$I_e$為額定電流，$K_k$為可靠系數，取1.3至1.5；$K_{tx}$為電流互感器同型系數，取1.0；$F_i$為電流互感器的最大相對誤差，取0.1。實際中一般取$I_{cd}$為0.25至0.5倍額定電流。

三、額定電流互感器的校驗

根據差動保護的動作電流和動作時間，需要選擇合適的額定電流互感器。在選擇互感器時，需要考慮其額定電流和準確度等參數，以滿足差動保護的要求。

四、差動保護的整定

根據變壓器的額定參數和差動保護的定值計算結果，對差動保護裝置進行整定。
